PASSER TIL
S3 JA med forsterket fotbøyle
S3 kort JA med forsterket fotbøyle
S3 kort lav JA med forsterket fotbøyle
S3 large JA med forsterket fotbøyle
S3 swing NEI
S3 swing kort NEI
U3 JA med forsterket forbøyle
U3 light JA med forsterket fotbøyle
Bambino JA med mont.kit
Micro NEI
X JA med forsterket fotbøyle

FREEWHEEL

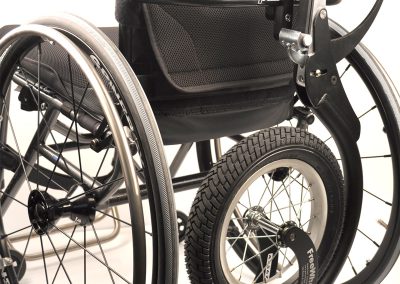

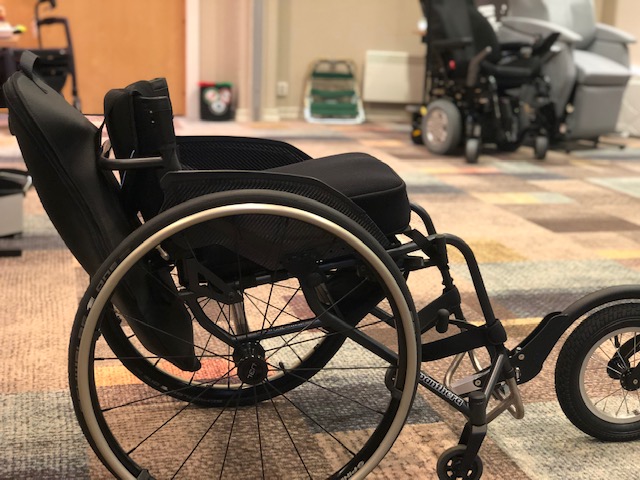

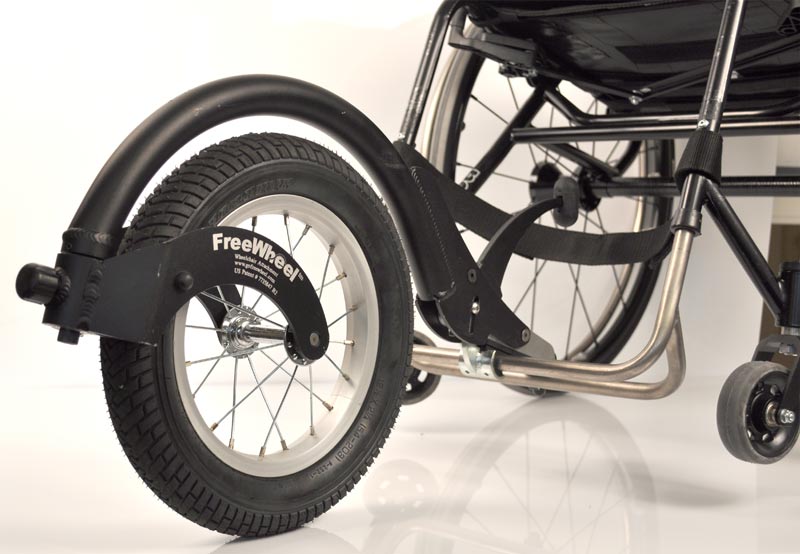

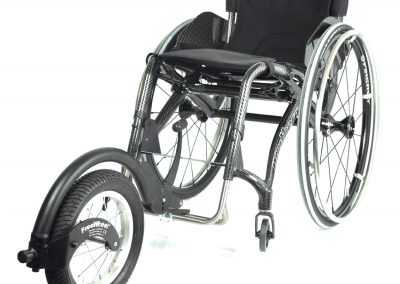

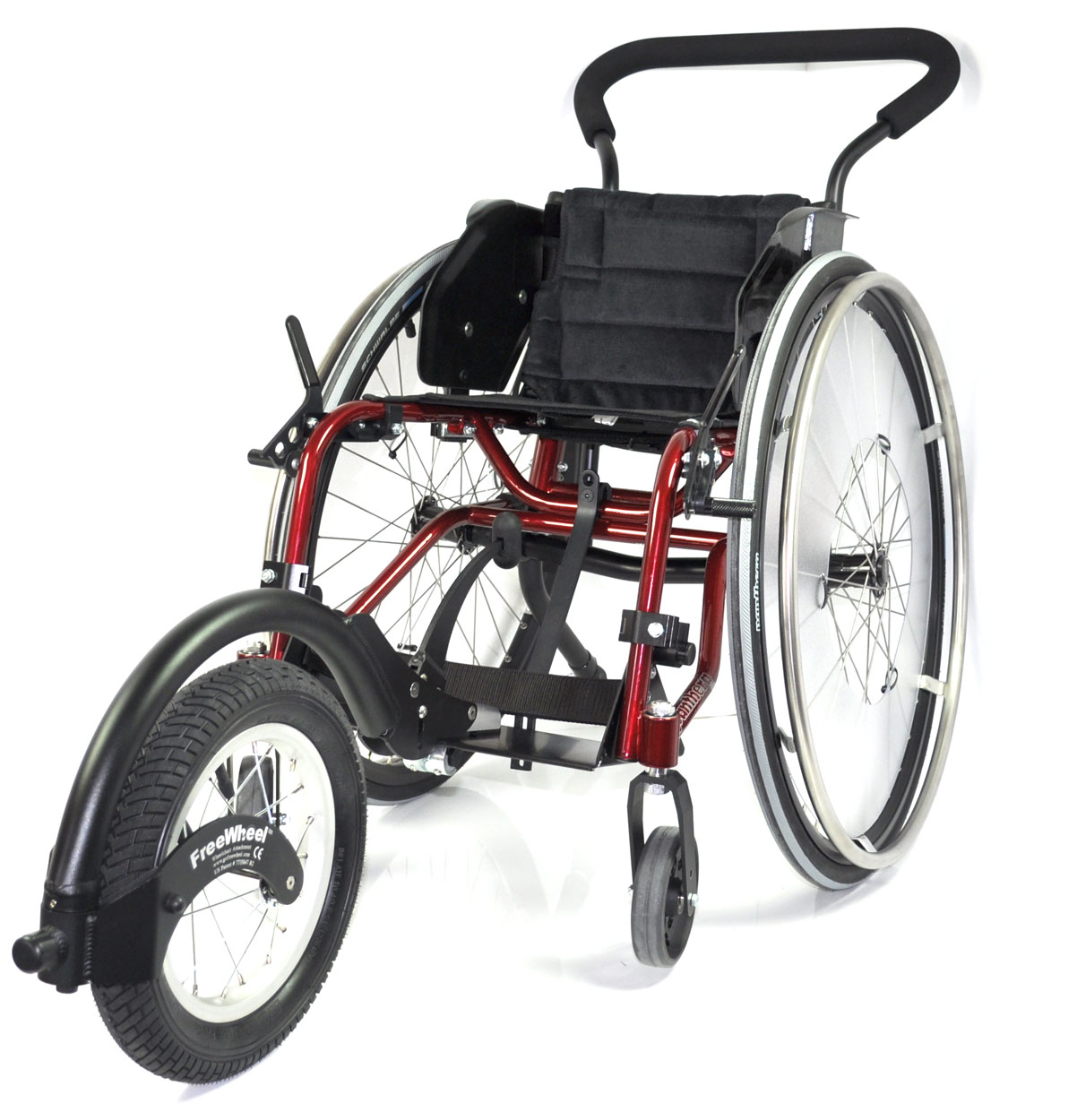

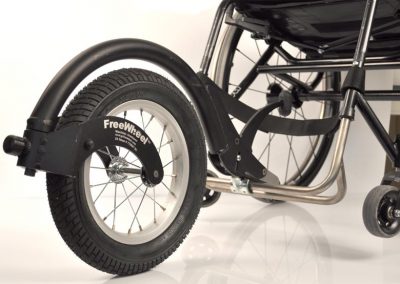

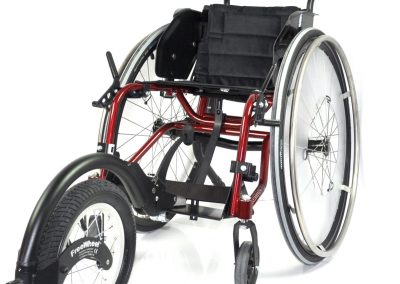

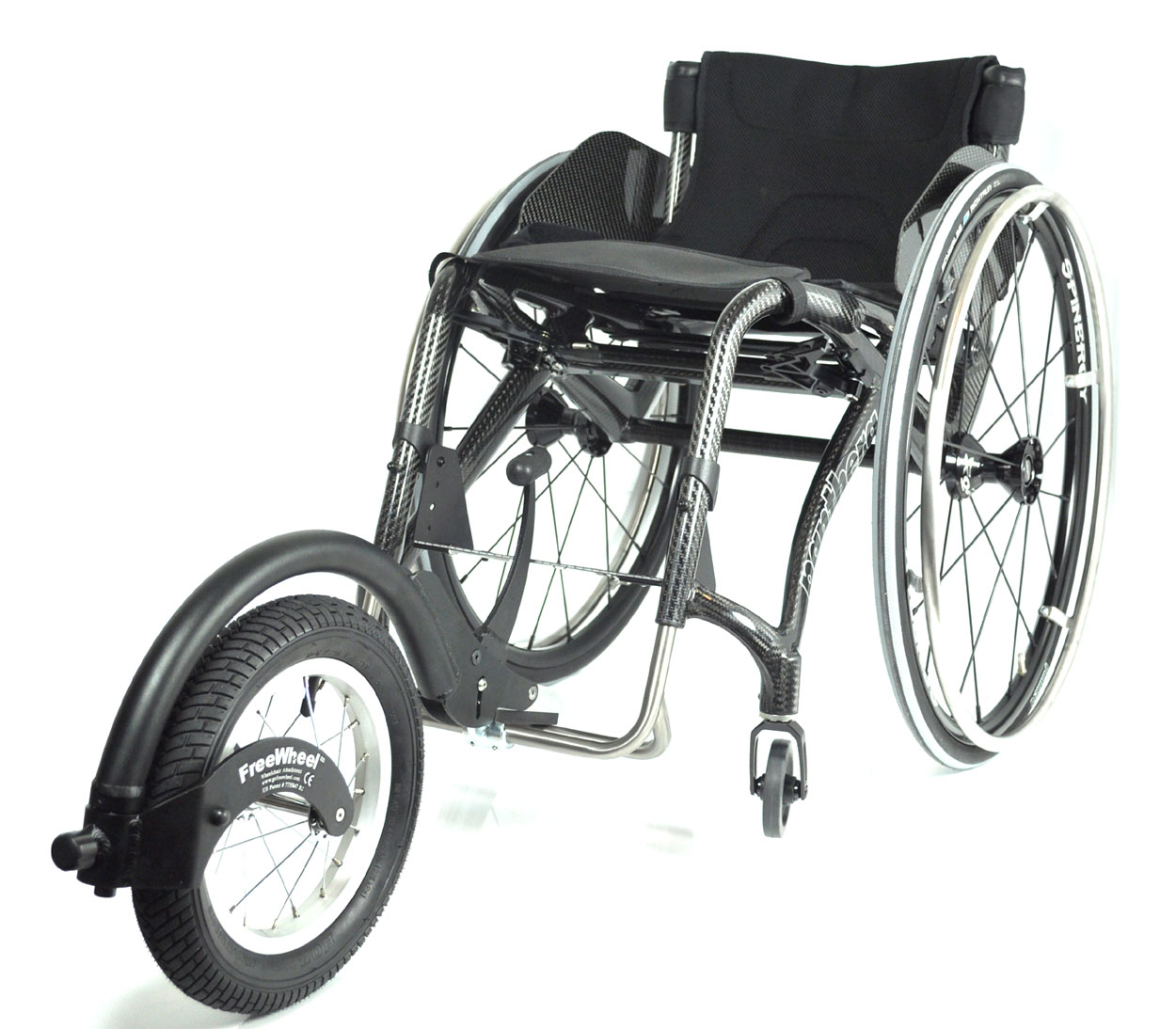

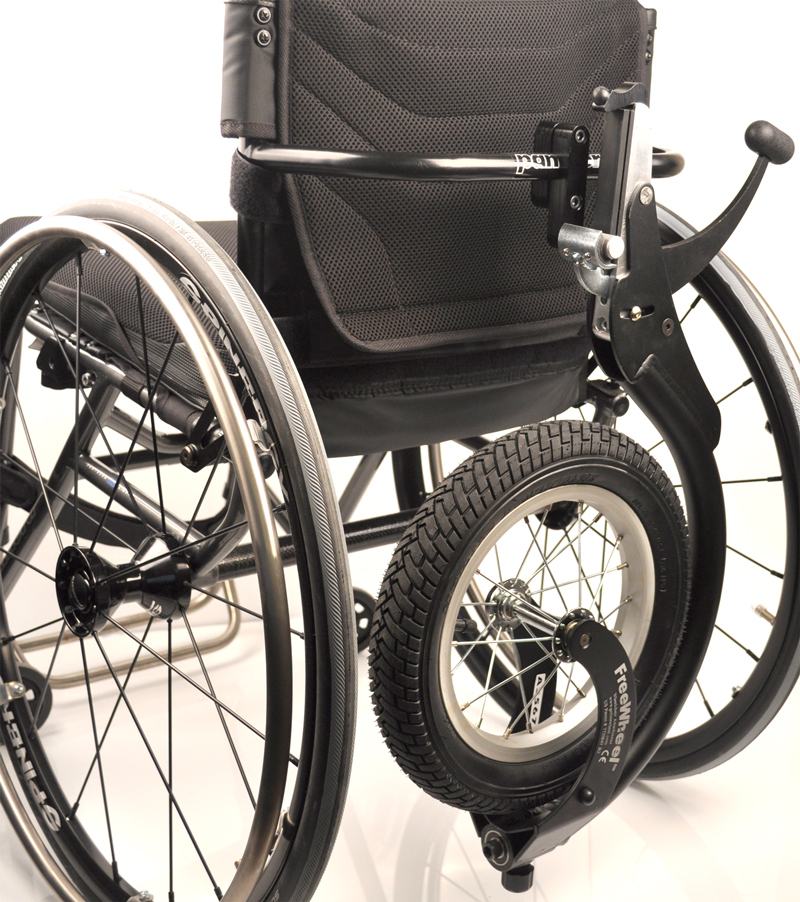

FreeWheel er tilbehøret som hjelper deg når du ønsker å ta deg frem på snø, skogs stier, gressplen eller fortauskanter. Tilbehøret er lettvint og praktisk og kan festes bakpå rullestolen eller ha det liggende klart i bilen når behovet dukker opp. FreeWheel har lav vekt. Ingen skruing eller bruk av verktøy for innfesting på rullestolen. FreeWheel er først og fremst tenkt til utendørs bruk. Rullestolens lengde øker med 46 cm når FreeWheel er montert. Monteringen og demonteringen av FreeWheel er enkelt, og brukeren gjør det selv sittende i rullestolen. FreeWheel er godkjent i kombinasjon med Panthera rullestoler med fast fotbøyle*. FreeWheel er utviklet i USA av Pat Dougherty. Vekt: ca 2kg.
Ved bruk av FreeWheel på Panthera rullestoler må forsterket fotbøyle være påmontert.
PRODUKT ART.NR. ANT
Freewheel Panthera standard 2600102 1
Freewheel forhøyet 8,5” (fotbøyle fra 19-24 cm høyde) 2600108 1

SPRENGSKISSE     BAMBINO-KIT     FORSTERKET FOTBØYLE V-FORM     FORSTERKET FOTBØYLE U-FORM

BRUKSANVISNING     BROSJYRE    MONT.ANVISNING BAMBINO-KIT     INFO SPESIALHØYDE     RYGGFESTE BAMBINO

VIDEO AV FREEWHEEL

Montering av Bambino FreeWheel-kit

SPRENGSKISSE

Tekst

pos. art.nr
P003 FW Lager 2602003
P004 FW Bussning 2602004
P005 FW Gaffel 2602005
P006 FW Kule 2602006
P007 FW fjær 2602007
P008 FW Lock / hatt 2602008
P009 FW Aksel stam bolt 2602009
P010 FW Axel skrue 2602010
P011 FW Håndtak 2602011
P012 FW Bot SET ( 2st ) 2602012
P013 FW Vinkel bolt 2602013
P014 FW Skrue sats – 6st 2602014
P015 FW Hylse A 2602015
P017 FW Hylse B 2602017
P018 FW Slutt-del lang 2602018
P019 FW Slutt-del kort 2602019
P020 FW Mellomlegg tynn 2602020
P021 FW Mellomlegg medium 2602021
P022 FW Mellomlegg tykk 2602022

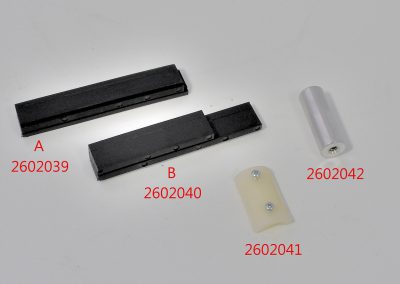

FW Mellomlegg 105mm Panthera 2602039
P023 FW Mellom del 2602023
P024 FW Ledtappar par 2602024
P025 FW kupat shims (Ej Panthera fotbøyle 19mm 2602025
FW kupat shims för Panthera fotbøyle 16mm 2602041
P026 FW klemme 2602026
P027 FW rygg feste Set (ikke Panthera) 2602027
P028 FW rygg feste (ikke for Panthera) 2602028

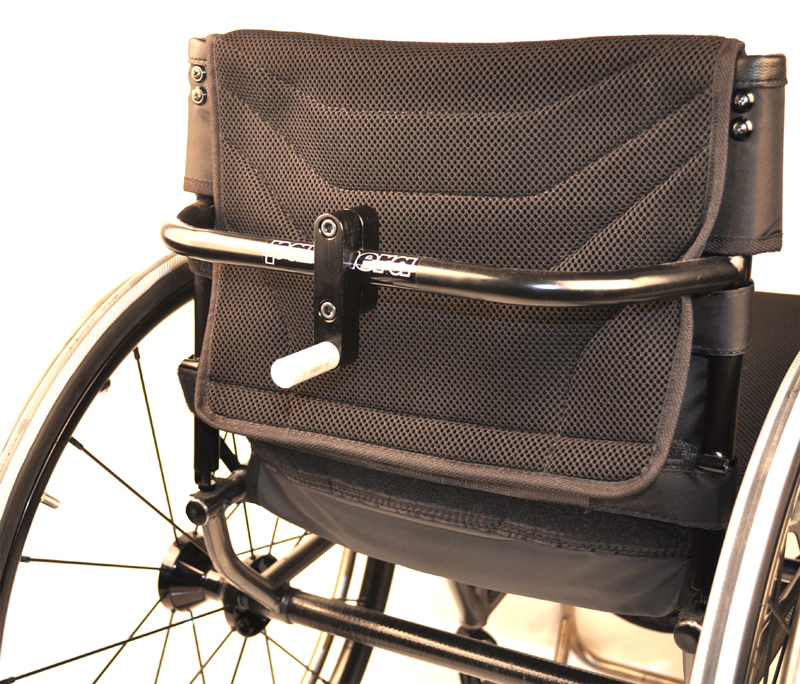

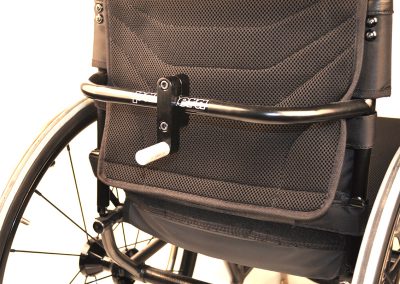

FW rygg feste – Panthera 2602042
P029 FW rygg feste liten D Rygg feste 2602029
P030 FW rygg feste medel D Rygg feste 2602030
P031 FW rygg feste stor. D Rygg feste 2602031
P032 FW klemme feste P32-33 2602032
P033 FW klemme Q7 feste P32-33 2602033
P034 FW Dekk 2602034
P035 FW Slange 2602035
P037 FW custom frame 2602037

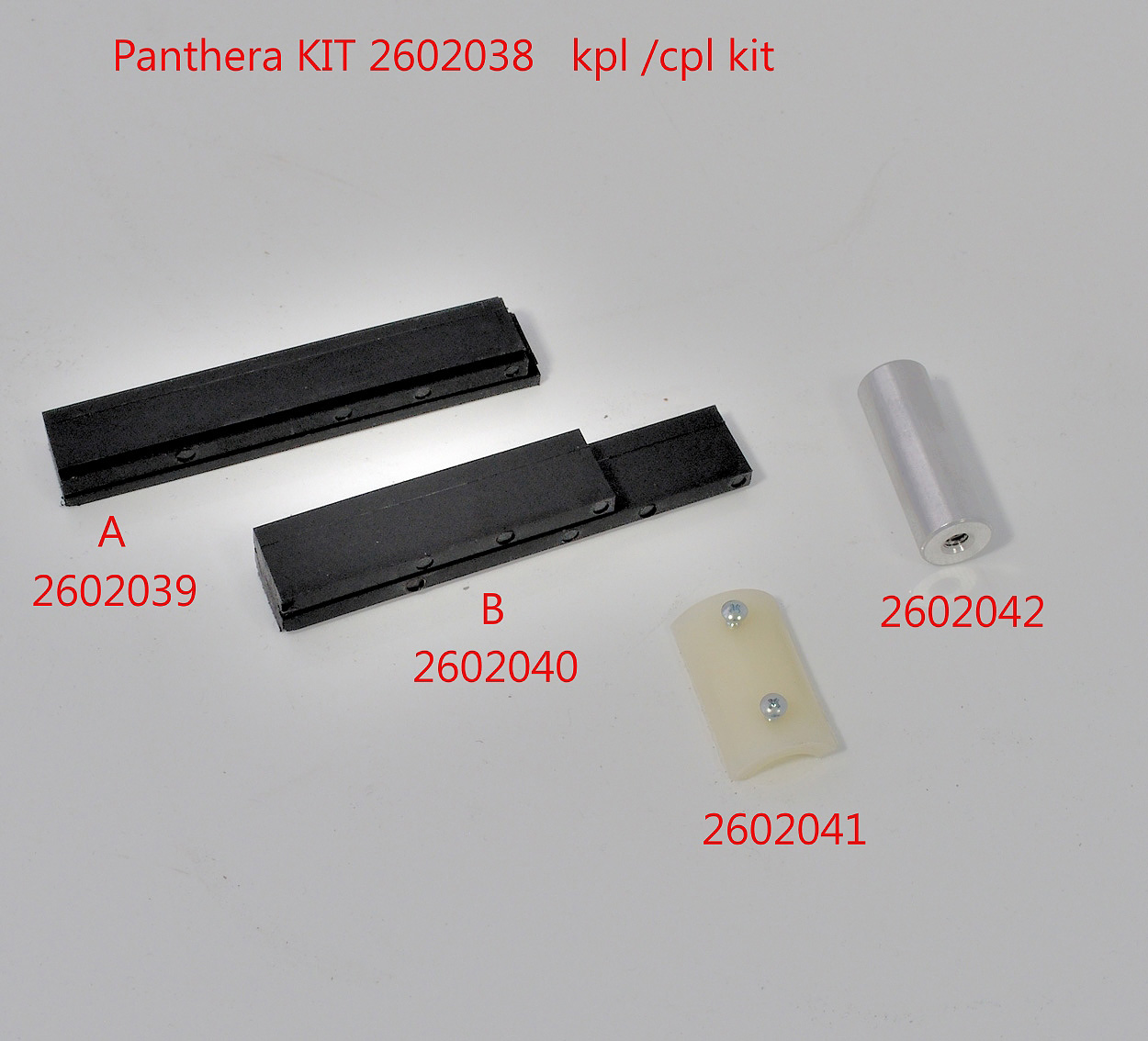

FW Panthera sats se nedenfor 2602038

BAMBINO KIT

MONTERING BAMBINO KIT
Tekst: Art.nr. Antall
Freewheel Panthera Bambino (exkl.fotplatta) För fotplattshöjd 8-14 cm, std 2600103 1
Freewheel Panthera Bambino (inkl.fotplate) Før fotplatehøyde 14-19 cm + Bambio kit 2600106+2602061 1+sett
Freewheel Panthera Bambino (inkl.fotplate) Før fotplatehøyde 16,5-21,5 cm + Bambino kit 2600107+2602061 1+sett
Freewheel Panthera Bambino (exkl.fotplatta) Før fotplatehøyde 19-24 cm + Bambio kit 2600108+2602061 1+set
 Art.nr. 2600103 består av:
Freewheel standard 2600102 1
Monteringssats til FreeWheel ved bruk av Bambino fotplate 2602061 1
Art.nr. 2602061 består av:
Styrklack Freewheel 2602050 1
Feste Bambino FreeWheel 2602053 1
Innerklemme U2-brems 3660019 1
Rygglåsstag 4360035 1
Klemme standard 4600008 1
Bolt M6S 88M6x22 fzb 6001622 3
Bolt MF6S M6x40 senket insex fzb 6007640 1
Mutter DIN 982 M6 fzb høy nylock 7000061 1
Skive BRB stål 6,4x12 fzb 8000612 2
Skive NB stål 6x16x1 fzb 8000616 2
Spiralspennstift 3 x 8 RF 9000308 1
↓
